Описание
Автоматическая линия для производства трубчато-фрикционных анкеров

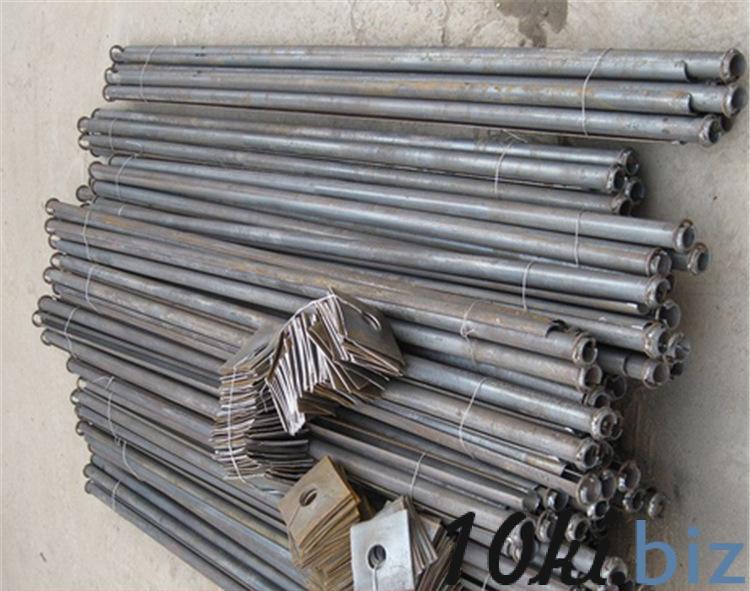

Ⅰ. Вид трубчато-фрикционных анкеров
Ⅱ. Основные технические характеристики
Процесс технологии производства: подача металла --- правки ---- профилегиб ---- вырезание ---- передача анкера ---- автоматическое производство и надето колец ---- механическая рука для передачи анкера с кольцом ---- сварка кольца с анкером ---- готовый анкер
1. Технические характеристики профилегибочного стана
|
Толщина металла |
4mm |
|
Материал |
Штрипс |
|
Ширина заготовки |
По чертежам |
|
Скорость производства |
1-12шт/min |
|
Кол-во рабочих горизонтальных клетей |
8 клетей |
|
Кол-во рабочих вертикальных клетей |
7 клетей |
|
Материал ролики |
Cr12 |
|
Диаметр валы |
Φ80mm |
|
Материал валы |
45# |
|
Материал ножа |
cr12mov |
|
Питание |
380 V 50/60 HZ |
|
Мощность двигателя |
22kw |
|
Мощность гидросистемы |
7.5kw |
|
Все вышеперечисленные материалы подвергаются термообработке, что повышает твердость и долговечность. |
|
2. Состав линии：
1、Гидравлический разматыватель
2、Плита введения металла и устройство для правки
3、Стан профилегибочный
4、Отрезное устройство(автоматическое)
5、Система автоматического управления (САУ)
6、Устройство для передачи анкера
7、Станок для подготовки и надето колец
8、Механическая рука
9、Станок для сварки кольца на анкеры*2
10、Пресс для изготовления опорной плиты
|
Гидравлический разматыватель |
|
|
1 |
Предназначен для непрерывной подачи ленты из рулона в прокатный стан. |
|
2 |
Осевая нагрузка 2т |
|
3 |
Внутренний диаметр рулона 508мм |
|
|
|
|
Плита введения металла и устройство для правки |
|
|
1 |
Поствим штрипс на эту плиту для обработки, чтобы обеспечивали готовый анкер был роный, параллельный и одинаковый. |
|
Стан профилегибочный |
||||
|
1 |
Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, направляющее заправочное устройство, электропривод. |
|||
|
2 |
Мощность 22kw |
|||
|
|
||||
|
Отрезное устройство(автоматическое) |
|
|
1 |
Гидравлический замок резки, гидравлический порт конуса сокращения для формирования конуса на конце стерженя.(Процесс формирования конуса: Два полукруга,экструдированные вместе.) Фигурный нож обеспечивает качественную отрезку анкеры необходимой длины. Управление по софтвер, не пневматические части, и более удобных для использования, простой деятельности, высокой эффективности продукции. Оно автоматизировано работает с прокатным станом синхронно. Длина анкеров регулированно, можно любая длина. Мощность мотора гидравлического: |
